Уголок нержавеющий в Екатеринбурге
Купить уголок нержавеющий в Екатеринбурге

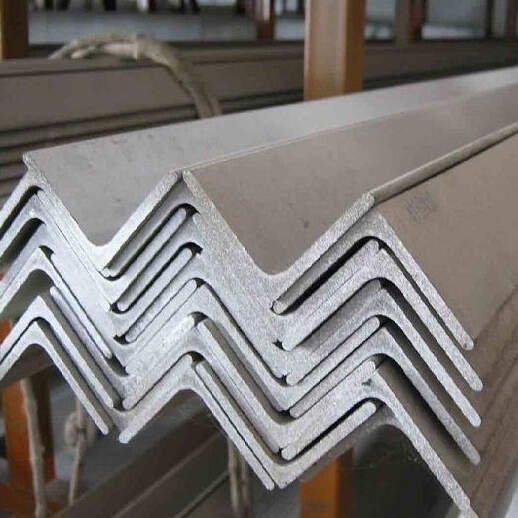

Уголок нержавеющий представляет собой разновидность сортового металлопроката. Внешне изделие представляет собой деталь, имеющую в поперечном сечении Г-образную форму.
НПП ОборонМетХим предлагает оптом и в розницу уголки выполненные из нержавеющей высокопрочной, коррозийностойкой стали. Прямые поставки по цене производителя делают покупку (оптом или в розницу) наиболее выгодной.
Стандартизация уголков из нержавеющей стали
Уголки стальные горячекатаные нержавеющие изготавливаются в строгом соответствии с ИУ и ГОСТ.
Таблица №1. Основные отраслевые стандарты уголка из нержавеющей стали
Параметр | Документ | Номер |
---|---|---|
Сортамент | ГОСТ | 8509 |
Размеры, область распространения | ИСО | 657 1 |
Параметры уголков с учетом серии:
|
| |
Марки нержавеющей стали | ГОСТ | 5632 |
Общее описание
- Уголки нержавеющие отличаются по способу производства, а также сечению граней.
- По сечению делятся на 2 группы: равнополочные и не равнополочные.
- Продукцию изготавливают из нержавеющих сплавов 08Х18Н10 (аналог AISI 304) или 12Х18Н10Т, что соответствует импортному аналогу AISI 321.
- Конкретный сплав выбирается с учетом предназначения уголка, требуемых технических и эксплуатационных характеристик.
Таблица №2. Основные размеры уголков стальных равнополочных
№№ уголков | B, мм | t,мм | R, мм | r,мм | F, см² | M, масса,кг |
---|---|---|---|---|---|---|
2-3 | 20-30 | 3/4 | 3,5-4 | 1.2-1,3 | 1,13-2,27 | 0,89-1,78 |
3,2-5 | 32-50 | 3/4/5 | 4,5-5 | 1,3-1,8 | 1,86-5,59 | 1,46-4,47 |
5,6-7 | 56-70 | 3/4/5/6 | 6,0-8,0 | 2,0-2,7 | 4,38-10,67 | 3,44-8,37 |
7,5-9 | 75-90 | 4,5-9 | 9,0 – 10,0 | 3,0-3,3 | 7,39-15,60 | 5,80-12,20 |
10-12,5 | 100-125 | 6,5-16 | 12,0 – 14,0 | 4,0-4,6 | 12,82-37,77 | 10,06-28,75 |
14-16 | 140-160 | 9-20 | 14,0-16,0 | 4,6-5,3 | 24,72-60,40 | 19,41-47,41 |
18-20 | 180-200 | 12-30 | 16,0-18,0 | 5,3-6,0 | 38,80-111,54 | 30,47-87,56 |
22-25 | 220-250 | 14-35 | 21,0-24,0 | 7,0-8,0 | 60,38-163,71 | 47,40-128,51 |
Для производства расчетов плотность стали принята за 7,85 г/см³.
Таблица №3. Отраслевым стандартом определены предельные допуски и отклонения по размерам уголков.
№№ уголков | Предельные отклонения, мм | |||
---|---|---|---|---|
По ширине полки | По толщине полки | |||
До 6,0 (вкл.) | 6,5 … 9,0 | Более 9,0 | ||
2 – 4,5 | ±1,0 | +0,2+0,3 | - | - |
5,0 – 9,0 | ±1,5 | -0,3-0,4 | - | - |
10,0-15,0 | ±2,0 | +0,2+0,3 | +0,3+0,4 | |
16,0-22,0 | ±3,0 | - | - | +0,4+0,5/-0,7-0,8 |
22,0-25,0 | ±4,0 | - | - | +0,4+0,5/-0,8-0,9 |
Наибольшее распространение на практике получила марка стали AISI 304 в качестве исходного сырья для изготовления уголков нержавеющих.
Таблица №4. Химический состав уголков из нержавейки марки AISI 304
Элемент | Значение |
---|---|
C | 0,08 (не более) |
Mn | 2,0 |
P | 0,045 |
S | 0,03 |
Si | 1,0 |
Cr | 18-20 |
Ni | 8,0-10,5 |
Основные физические свойства нержавеющей стали:
- Сплав относится к категории коррозийно-устойчивых и жаропрочных материалов;
- Не подвергается воздействию химически агрессивной среды, инертна;
- Сохранение первоначальных свойств в широком температурном диапазоне, от – 196,0 до + 600,0°С;
- Температурный диапазон, определенный для закаливания 1020 - 1100°С;
- Не предусмотрены особые условия для проведения сварочных работ.
Способы изготовления нержавеющих уголков
Таблица №5. Способы изготовления уголков
Наименование | Описание |
---|---|
Прокатка | Предварительно нагретую стальную заготовку пропускают через валки специального стана, обеспечивается заданная конфигурация |
Гибка | Применяется специальный профилегибочный станок, сгибающий заготовку под углом в 90 градусов. |
