Провод обмоточный в Екатеринбурге
Провод обмоточный: описание, характеристики, цены
Провод обмоточный — это особая разновидность кабельной продукции в виде мягкой медной или алюминиевой проволоки. Основное назначение таких проводов заключается в изготовлении катушек, реле, трансформаторов и других подобных электрических устройств. В зависимости от применения электропровода могут отличаться по размерам, конструкции, материалам изоляции и другим параметрам.
В каталоге «НПК «ОборонМетХим» вы можете купить провод обмоточный из широкого ассортимента типов и размеров. Цена зависит от характеристик, объема заказа и выбранного варианта поставки. Возможна доставка заказов в любую точку России и государств СНГ.
Виды провода обмоточного

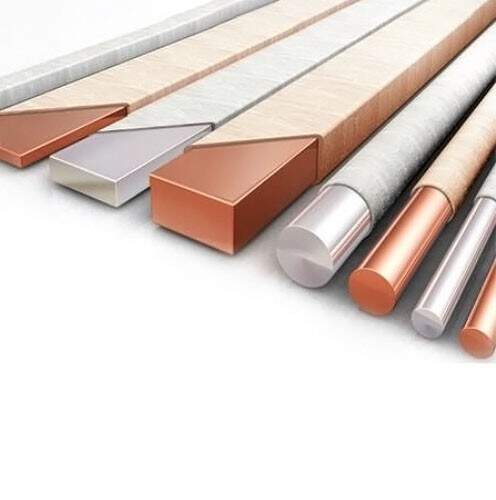

Провода для обмоток, применяемые в различных отраслях промышленности, отличаются по материалу токопроводящего элемента, форме его сечения, размерам, а также типу и материалу изоляции. Применяются исполнения круглого или квадратного сечения, а в качестве изолирующего слоя могут использоваться различные материалы.
Изолирующий слой обмоточных проводов может иметь различную структуру. Волокнистая используется в условиях минимального воздействия повышенной влажности и химически активных веществ, имеет толщину до 0,4 мм, отличается высокой механической прочностью. Эмалевая — покрытие на основе различных полимерных веществ, хорошо защищает от воздействия агрессивных сред, но является неустойчивым к износу и механическим воздействиям. Комбинированная изоляция представляет собой совмещение предыдущих конструкций, обеспечивает наиболее эффективную защиту и применяется при изготовлении мощных промышленных установок.
Свойства электропроводов для обмотки электротехнических устройств
Расшифровка обозначения в маркировках провода для обмотки и намоток катушек индуктивности:
- для обозначения алюминиевых жил добавляется буква «А».
- нихромовые проводники обозначаются сочетанием «НХ»,
- манганиновые — «М»,
- константановые — «К».
Также свое буквенное обозначение имеется у всех изоляционных материалов. Поставляются такие провода в бухтах и катушках разной длины. Сами катушки упаковываются в бумагу.
Чаще всего такие проводники производят из металлических сплавов на основе меди или алюминия. Также в качестве основы могут использоваться нихром, манганин, константан или другие сплавы с высокой электрической проводимостью. Изоляционные материалы наносятся ровным слоем без утолщений, не предусмотренных конструкцией провода обмоточного. Параметры наиболее распространенных медных исполнений указаны в таблице ниже.
Характеристики электропроводов для обмоток
| Марка провода | Максимальная рабочая температура, °С | Материал изоляции | Толщина изоляции, мм |
|---|---|---|---|
| ПКР | 105 | Капрон | 0,72–2,44 |
| ПЛД | 120 | Лавсан | 0,38–1,30 |
| ПСД | 150 | Стекловолокно | 0,31–4,80 |
| ПЭВ | 105 | Высокопрочная эмаль | 0,02–0,05 |
| ПЭВД | 105 | Эмаль + термопластичный материал | 0,2–0,5 |
| ПЭЛО | 105 | Лакостойкое покрытие + лавсан | 0,05–2,10 |
| ПЭТВ | 130 | Эмалевое теплостойкое высокопрочное покрытие | 0,06–2,44 |
Заказать провод обмоточный по выгодной цене
Чтобы оформить заказ на покупку и доставку в компании «НПК «ОборонМетХим», следует воспользоваться услугой «Обратный звонок» или связаться с нашими менеджерами любым удобным способом. Для вас доступны адрес электронной почты ekb@oboronmet.ru и номер контактного телефона +7 (343) 302-78-54.
